振动筛激振器故障原因及对应解决方案

输送设备 2019-06-06 阅读:

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流! 18916962723

很多大型矿用振动筛的产生主要是由激振器来实现。很多激振器采用偏心块外置式整体结构。该结构普遍的问题是激振器内的轴承寿命较短,经常出现轴承发热、烧损等现象,严重影响振动筛的正常运行。

一、设计原因

1 轴承选型不合理

振动筛滚动轴承在工作过程中由入料带来的冲击载荷较大,由偏心块高速旋转产生的离心力及离心加速度也较大,加之工作环境中粉尘较多,所以对轴承的使用类型、极限转速、安装配合尺寸、游隙、自润滑性能等要求较高,普通轴承在此恶劣工况下工作易损坏。如果设计初期对轴承选型不当,轴承使用寿命就会较短。
处理方法:选用振动筛专用轴承。常用的振动筛轴承一般有圆柱滚子轴承和调心滚子轴承2种形式。圆柱滚子轴承具有较大的径向承载能力,承受极限转速也较高,对动静载荷的承载能力强,但对轴承座孔的同轴度要求较高。调心滚子轴承不但具有较大的径向承载能力,而且能承受任方向的轴向载荷,调心性能良好,能补偿因轴承座孔加工造成的不同轴问题,但不能承受纯轴向载荷。
由于振动筛使用环境较为恶劣,许多轴承生产厂家为振动筛生产专用大游隙轴承,轴承材料采用特殊材料,结构也较普通轴承有较大区别,具有承载能力强,耐冲击性能好,润滑性能好的特点。

2 润滑密封结构设计不合理

激振器工作过程中轴承受偏心块高速旋转产生较大的径向力,由于润滑密封结构设计不合理,轴承润滑不充分,是导致轴承受热产生变形,***终烧损的主要原因。目前国内许多激振器轴承主要采用脂润滑方式,密封主要采用迷宫密封结构。密封间隙一般在1~2mm。但在实际使用过程中随着激振器内轴承温度的升高,润滑脂黏稠度逐渐降低,激振器主轴高速旋转,迷宫盖内润滑脂从迷宫盖处不断泄漏,导致轴承因缺少润滑而损坏。
处理方法:采用稀油润滑方式,改善润滑通道,润滑油循环流动,使轴承得到充分润滑。

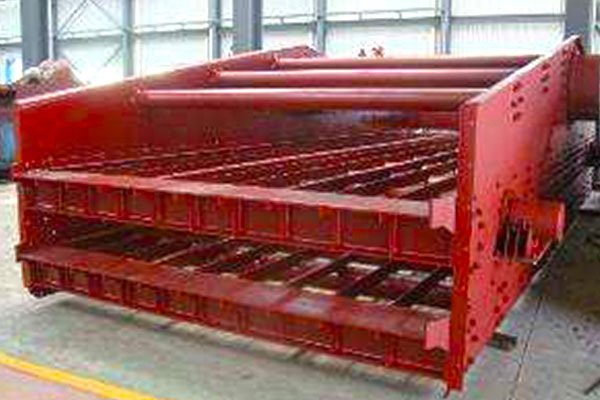

 振动筛
3 轴承与轴承座孔配合选择不当

轴承与轴承座孔配合公差是设计时的重点。轴承与轴承座孔如果选择较大过盈配合,会迫使轴承滚道形状产生几何变形,导致轴承运转时产生异常振动;如果选择较大的间隙配合,会使轴承外圈在轴承座孔内产生相对滑动,导致轴承温度急剧升高。***终轴承损坏。
处理方法:选择合理配合公差。由于激振器工作时轴承内圈所受径向力相对激振器偏心力来说是静止的,设计时轴承内圈往往又被轴向定位。故轴承内圈与轴的配合应采用较松的过渡配合或间隙配合公差。
轴承外圈所受径向力相对于激振器偏心力圆周旋转。为防止外圈滑动,同时确保轴承滚动体在保持架中灵活转动,外圈与轴承座孔的配合设计时要采用较紧过渡或稍小的过盈配合公差。

4 设计时未考虑轴的伸缩量

激振器运行度一般都在60~85℃。由于热胀冷缩引起轴的伸缩量不可忽视。
处理方法:设计过程中将一端轴承设计成过渡或间隙配合,以便使激振器轴在热胀冷缩时可以相对于内圈进行滑动,避免轴承受到因热胀冷缩产生的轴向力作用。

二、工艺原因


1 轴承座孔精度问题

轴承座孔的加工精度不够,同根轴两轴承座孔不同心。
处理方法:采用加工精度较高的设备进行加工,保证两轴承孔的同心精度。在数控镗铣床或加工中心,两轴承孔一次切削完成。

2 轴承装配时用力不均

如在冷装配过程中对轴承内圈施力不均,导致轴承内圈相对轴产生一定偏斜量,从而使轴承的外圈磨损加快。
处理方法:轴承在装配时制作专用工装,使轴承装配过程中内圈或外圈均匀受压组装到位。防止装配过程中内、外圈受力不均。

 振动筛

3 轴承安装时的清洁问题

轴承安装时未清洁干净,或润滑油不清洁,导致轴承滚道磨损,滚动体摩擦力增大,温度升高,***终损坏轴承。
处理方法:轴承装配前清洗干净。激振器在使用过程中,按规定定期换润滑油脂。***次换润滑油在设备使用150h之后,之后设备每运行1000h之后必须换润滑油。

4 偏心块的问题

成组偏心块质量差别大或成组偏心块安装角度误差较大,引起振源中心颤动,造成轴承发热。
处理方法:调整偏心块质量及角度,使其质量及角度对称一致。如果激振器两组的配重块夹角不同或质量不同,所产生的振动方向角和振动力就会不同,就会产生筛体扭振等现象,致使激振器受到异常载荷。
因此在制作偏心块时,应保证偏心块为同等材质、密度相同的材料。同时为保证偏心块质心一致,对偏心块的几何形状制作时也要严格要求。另外在安装或调整激振力时,要使同一根轴上的偏心块角度一致,平行轴上的偏心块角度对称。

三、使用及维护原因

1 基础不平或弹簧座安装不正确

因基础不平或弹簧座安装不正确,引起筛体的不正常运动,致使振动筛产生转动或扭曲,引起激振器轴承发热受损。
处理方法:振动筛安装调整时,用水平仪测量基础是否水平。如果发现基础不平可以通过在基础上加垫板的方式进行调整,反复测量及调整直至基础水平为止。

2 振动筛重心误差大

振动筛重心误差大,引起筛体的不正常运动,致使激振器轴承发热受损。
处理方法:激振器受到非正常载荷,致使轴承发热受损。因此只有在设计、制造、安装过程中严格控制产品制作安装精度。才能保证激振力重心位置不偏移。同时在振动筛使用时,要尽量做到入料均匀。

3 激振器的固定螺栓的问题

激振器的固定螺栓松动或未加防松弹簧垫圈,引起振源中心颤动,致使激振器轴承发热受损。
处理方法:激振器连接时加弹性垫圈,激振器初使用,运行2h和50h后要重新检查紧固激振器的安装螺栓,发现松动立即紧固。激振器螺栓螺母只能使用一次,紧固后拆下必须换新。

4 润滑油选择不当

润滑油选择不当,填充过多或过少,导致激振器轴承发热受损。
处理方法:润滑脂加注过多,造成发热,正常应加注润滑腔的2/3为宜,并一定使用排气螺栓排气。但缺少润滑脂或润滑脂老化、干枯同样会引起轴承的发热。一般在不漏油的情况下激振器0~100h加注一次润滑油,一次加注不超过1kg,要观察油的多少加注,并及时排出废油,以便轴承得到正常润滑。
